RSE/STD/024 Part 6 Types VII车载电缆
30/50V多芯标准壁电缆

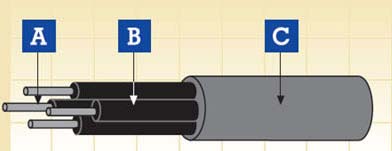

A：导体 B：绝缘 C：护套
应用：
该电缆被用作动力和控制电缆，受保护并固定安装在铁路车辆内部。
电缆结构：
导体: 柔软多股镀锡铜导体
绝缘: 交联EPR 橡胶type EI 107
护套：交联EVA 橡胶type EM 104
化学及环境特性：
EN 60684-2无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305防臭氧
车载系统应用的防火性能：
EN 50306-2危险等级 HL1, HL2/HL3
DIN 5510-2安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101FO
EN45545-2R15室内/ R16 室外 HL1, HL2, HL3
基本防火性能：
EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度& 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853毒性指数测试
NFF 16101; NFF 63808; BS6853烟指数测试
EN45545-2 材料和零部件的防火性能要求R15 / R16
| 芯数 | 导体截面积 | 额定捻股 | 标称线缆外径 | 重量 | 最大导体电阻@20℃ |
|---|---|---|---|---|---|
| mm2 | No/mm | mm | kg/km | Ω/km | |
| 12 | 1 | 32/0.20 | 20.25 | 309 | 20 |
| 42 | 1.5 | 30/0.25 | 38.35 | 1661 | 13.7 |
